通風蝶閥的應用參數與標準

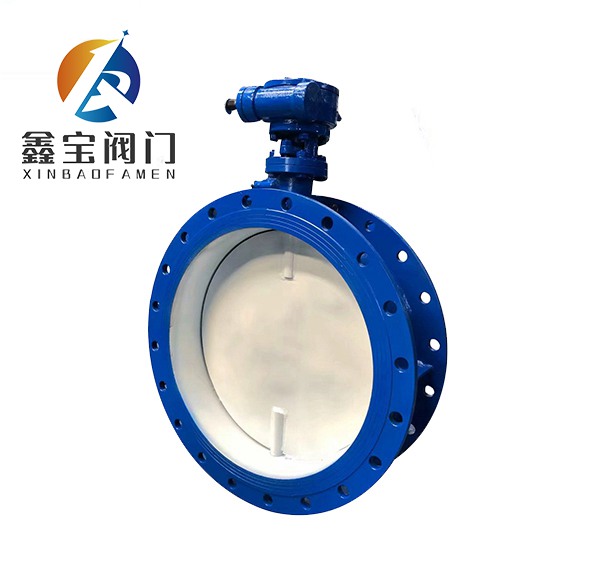

通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。通風蝶閥一般分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

通風蝶閥的參數

公稱通徑 DN（mm） 50～2000

公稱壓力 PN（Mpa） 0.05 0.25 0.6

試驗壓力 強度試驗 0.075 0.375 0.9

密封試驗 ≤1.5%泄漏量

適用介質 煤氣、含塵氣體、煙道氣等

適用溫度 負-10度，還有零上 250度

通風蝶閥的標準

1、設計標準:GB/T12238-1989 JB/T8692-1998

2、法蘭連接尺寸:GB/T9115.1-2000

3、結構長度 h:GB/T12221-1989

4、壓力試驗:GB/T13927-1992;JB/T9092-1999
