法蘭蝶閥類型、結構原理及安裝維護指南

法蘭蝶閥作為流體控制領域中的重要組件，憑借其可靠的密封性、靈活的操作性以及廣泛的適用性，在石油化工、給排水、等多個行業扮演著關鍵角色。本文將深入探討法蘭蝶閥的類型、基本結構原理及其安裝維護要點。

法蘭蝶閥類型

法蘭蝶閥按結構和功能可分為多種類型，主要包括：

1. 中心對稱型：蝶板位于閥體中心線，適合雙向流動控制，常見于一般流體系統。

2. 偏心型：蝶板偏離中心線，能較好地實現密封，適用于高壓或含有懸浮顆粒的介質。

3. 三偏心型：進一步增加偏心度，提供更為嚴密的關斷效果，適合于高壓差和高溫環境。

4. 金屬硬密封型：采用金屬密封面，適合高溫、高壓及耐腐蝕要求較高的場合。

法蘭蝶閥結構原理

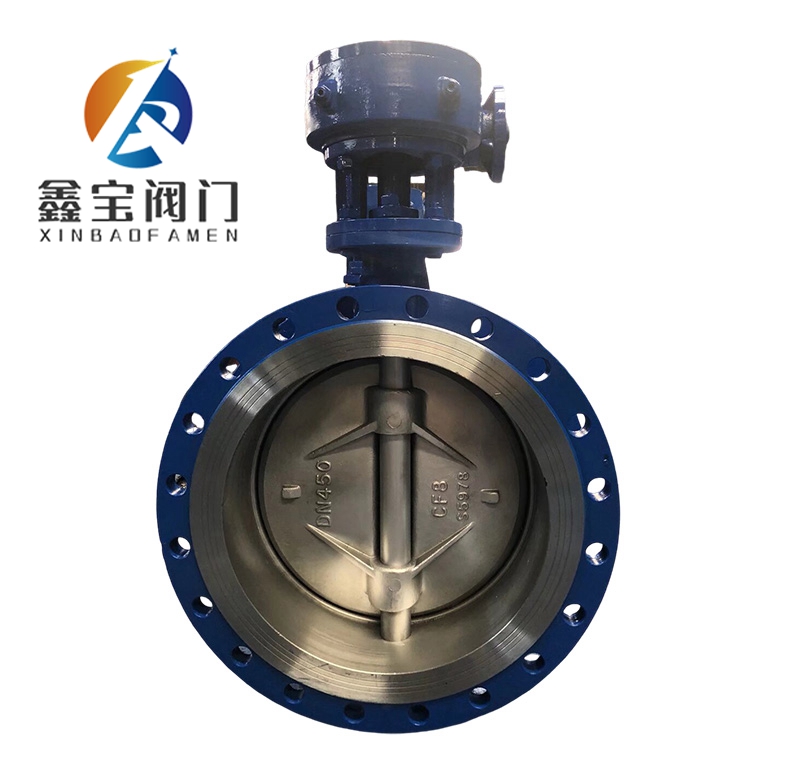

法蘭蝶閥主要由閥體、蝶板、閥桿、密封圈和驅動裝置組成。其工作原理是通過旋轉蝶板來控制流體的通過。蝶板繞閥軸旋轉，當閥板平面與閥座平行時，閥門開啟，流體無阻擋通過；閥板旋轉90度，平面與閥座密封面相貼合，實現關閉，達到切斷或調節流量的目的。法蘭連接方式使得閥門能方便地安裝于管道法蘭之間，便于維護和更換。

法蘭蝶閥安裝維護指南

# 安裝步驟：

1. 檢查準備：確認閥門規格型號與管道匹配，檢查閥體及配件無損。

2. 法蘭裝配：在管道法蘭之間放置密封墊片，對齊并均勻擰緊連接螺栓。

3. 調整位置：確保閥門手柄（或執行器）處于便于操作的位置。

4. 試運行：初步開啟閥門，檢查是否有泄露，必要時進行微調。

# 維護要點：

1. 定期檢查：檢查閥體、法蘭連接處及密封面有無損傷或腐蝕。

2. 清潔保養：清除閥體外部及內部積塵，保持密封面清潔。

3. 潤滑保養：對閥桿、轉動部件定期加注潤滑油，確保靈活運轉。

4. 密封件更換：發現密封失效應及時更換密封圈，避免泄露。

5. 專注檢修：對于復雜故障或大修，應聯系專注人員處理。

法蘭蝶閥以其結構簡單、操作靈活、維護方便等優勢，在眾多工業應用中發揮著重要作用。正確的安裝與定期維護，是保障其長期可靠運行的關鍵。
