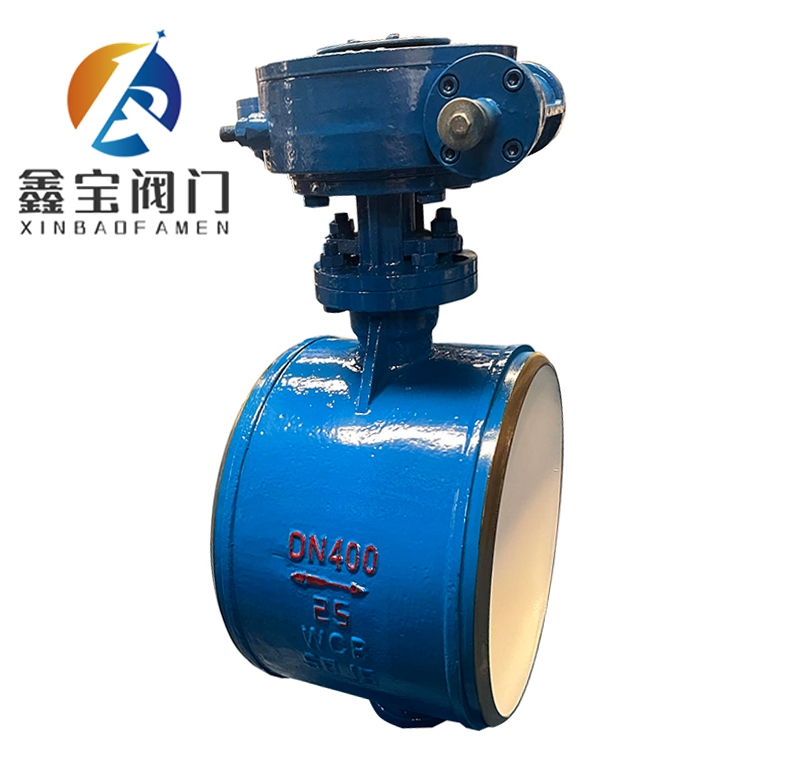

對焊式三偏心蝶閥

發布日期：[2020-05-09] 點擊率：

對焊式三偏心蝶閥可承受高達2500lbs的壓力，低Z-196°C和高Z850°C的耐熱性，密封Z零泄漏，控制比高達100：1，這意味著蝶閥現在可以以低成本用于各種苛刻且重要的過程控制管道中，無論開關閥還是控制閥，只要選擇正確的類型即可。蝶形板密封環與閥座之間的密封不是閥座的彈性變形，而是通過接觸面被壓緊來密封，因此三偏心蝶閥的打開和關閉基本上是無摩擦的，并且隨著關閉壓力的增加增加，閥門越近，閥門越緊。

所謂的三偏心是指即使蝶閥密封面傾斜且呈錐形，也基于雙偏心結構增加角偏心率。該結構的特征在于，蝶形板的外周的外部被加工成外部傾斜錐，并且密封閥座的內部被加工成內部傾斜錐。由于蝶閥的密封部分是橢圓形的，因此蝶板的密封表面的形狀從上到下是不對稱的。由于密封表面的對角錐度，被閥桿軸隔開的較大的閥瓣沿較大的傾斜表面向上推Z閥座，而較小的閥瓣沿較小的傾斜表面向下推Z閥。

對焊式三偏心蝶閥的密封結構發生了根本變化。這是扭轉密封，不是位置密封。換句話說，密封效果取決于閥座的接觸表面壓力，而不是閥座的彈性變形而發揮作用，因此立即解決了蝶形閥金屬座零泄漏的問題。..密封角度設計解決了以下問題：介質在向前和向后流動時，介質壓力會部分作用在密封表面上。由于部分接觸表面壓力和中壓作用在密封表面上，因此可以輕松解決高壓和高溫耐受性。

從三偏心蝶閥的結構原理不難看出三偏心蝶閥具有以下優點：

1、密封性能，提高了系統可靠性

2、摩擦阻力小，省力，開合靈活；

3、使用壽命長，可以反復打開和關閉；

4、壓力大，耐高溫，適用范圍廣。自成立以來，

對焊式三偏心蝶閥經過自我完善和不斷發展，以滿足日益苛刻的工作條件。即使在基本零泄漏的情況下，理論上也可以實現三偏心蝶閥，但在實踐中它依賴于精心設計和精密制造。其特點如下：

1、兩個流向都可以承受壓力，并且可以實現對流向沒有限制的安裝方法。

2、全金屬密封設計，密封表面采用司太立合金表面技術，解決了高溫，高壓，低溫等惡劣工況下蝶閥密封性能下降的問題。

3、全新的3偏心結構設計，零摩擦，更穩定的性能和更長的密封壽命。由于其精巧的設計，蝶閥可在低溫到高溫下靈活地打開和關閉，具有出色的密封性能，并在苛刻的使用條件下滿足零閥泄漏的密封標準。

對焊式三偏心蝶閥主要技術參數

公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps（MPa）	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

對焊式三偏心蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
密封圈	不銹鋼、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

對焊式三偏心蝶閥公稱壓力PN0.6

公稱壓力									PN0.6
通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

對焊式三偏心蝶閥公稱壓力PN1.0

公稱壓力									PN1.0
通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

對焊式三偏心蝶閥公稱壓力PN1.6

公稱壓力									PN1.6
通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
