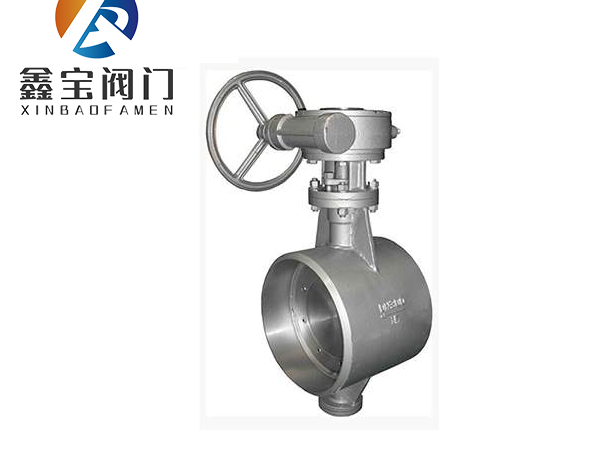

對焊式三偏心蝶閥結構原理說明及特點

對焊式三偏心蝶閥可承受高達2500lbs的壓力，低 Z-196°C和高 Z850°C的耐熱性，密封 Z零泄漏，控制比高達100：1、這意味著蝶閥現在可以 以低成本 用于各種苛刻且重要的過程控制管道中，無論是開閉閥還是控制閥，只要選擇正確的類型即可。蝶板密封環與閥座之間的密封取決于接觸表面的壓縮力而不是閥座的彈性變形，因此對焊式三偏心蝶閥的開/關基本上是無摩擦的。壓力，關閉時閥門將越緊。

所謂的三偏心是指即使蝶閥密封面傾斜且呈錐狀，也基于雙偏心結構而增加角偏心。該結構的特征在于，蝶形板的外周的外部被加工成外部傾斜錐，并且密封閥座的內部被加工成內部傾斜錐。由于蝶閥的密封部分是橢圓形的，因此蝶板的密封表面的形狀從上到下是不對稱的。由于密封表面的對角錐度，被閥桿軸隔開的較大的閥瓣沿較大的傾斜表面向上推 Z閥座，而較小的閥瓣沿較小的傾斜表面向下推 Z閥。

對焊式三偏心蝶閥的密封結構發生了根本變化。這是扭轉密封，不是位置密封。換句話說，密封效果取決于閥座的接觸表面壓力，而不是閥座的彈性變形而發揮作用，因此立即解決了蝶形閥金屬座零泄漏的問題。密封角度設計解決了以下問題：介質在向前和向后流動時，介質壓力會部分作用在密封表面上。由于部分接觸表面壓力和中壓作用在密封表面上，因此可以輕松解決高壓和高溫耐受性。

從三偏心蝶閥的結構原理不難看出，對焊式三偏心蝶閥具有以下優點：

1、出色的密封性能，提高了系統可靠性

2、摩擦阻力小，省力，打開和關閉靈活；

3、使用壽命長，可以反復打開和關閉；

4、強大的壓力和耐高溫，適用范圍廣。

對焊式三偏心蝶閥經過自我完善和不斷發展，以滿足日益苛刻的工作條件。即使在基本零泄漏的情況下，理論上也可以實現對焊式三偏心蝶閥，但在實踐中，它依賴于精心設計和精密制造。其特點如下：

1、兩個流向都可以承受壓力，并且可以實現對流向沒有限制的安裝方法。

2、全金屬密封設計，密封表面采用司太立合金表面技術，解決了高溫，高壓，低溫等惡劣工況下蝶閥密封性能下降的問題。

3、全新的3偏心結構設計，零摩擦，更穩定的性能和更長的密封壽命。由于其精巧的設計，蝶閥可在低溫到高溫下靈活地打開和關閉，具有出色的密封性能，并在苛刻的使用條件下滿足零閥泄漏的密封標準。
